PDR IR-E1 bazinė remonto stotis

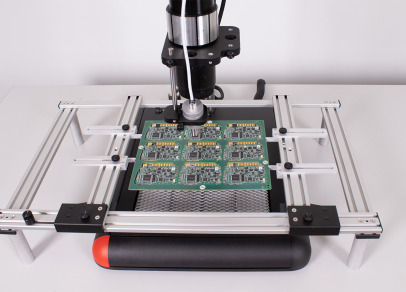

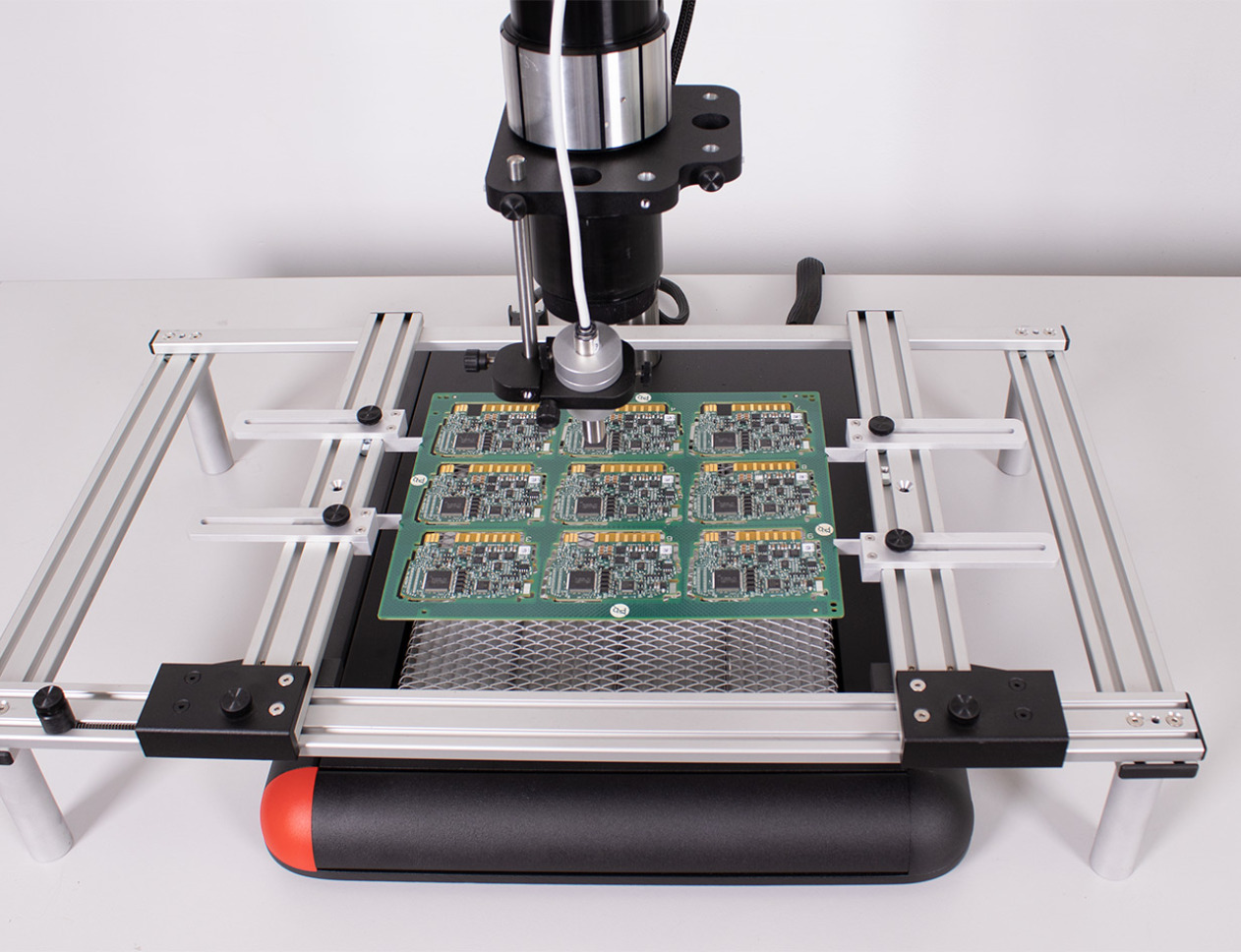

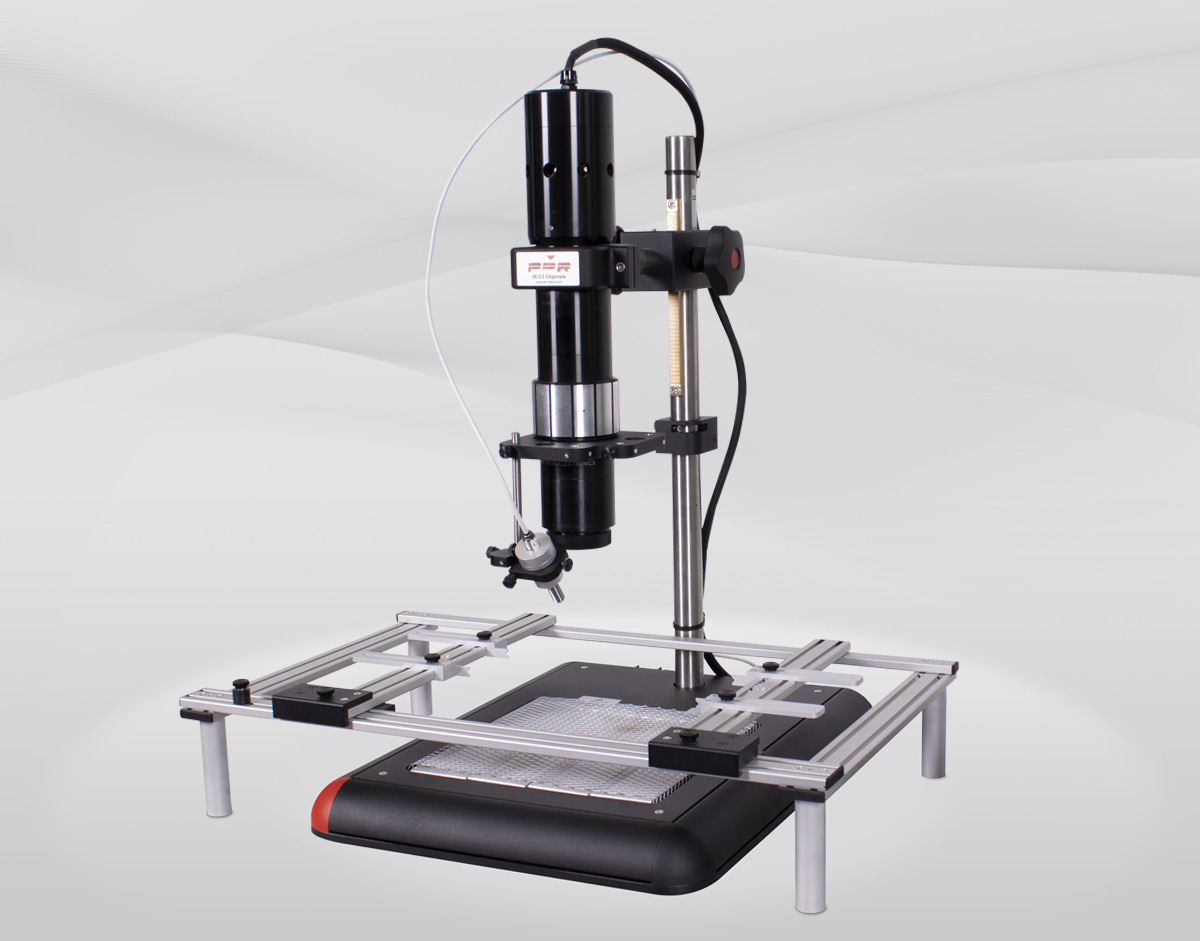

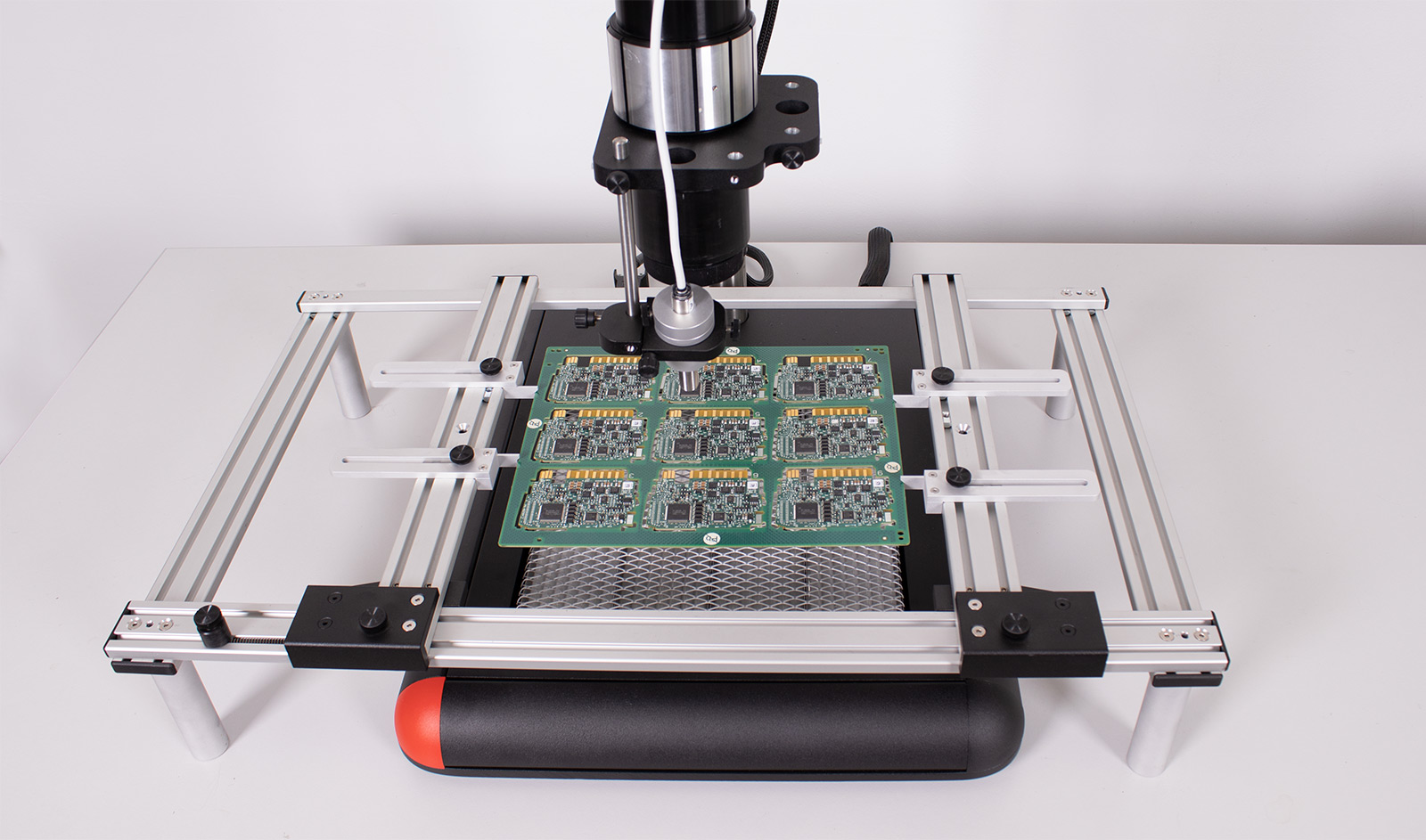

PDR E1 – profesionali BGA komponentų remonto stotelė
Kompaktiška infraraudonųjų spindulių (IR) remonto sistema, skirta tiksliam BGA ir kitų SMD komponentų išlitavimui bei litavimui. Užtikrina kontroliuojamą kaitinimą, patikimus remonto rezultatus ir patogų darbą atliekant PCB remontą bei prototipų kūrimą.

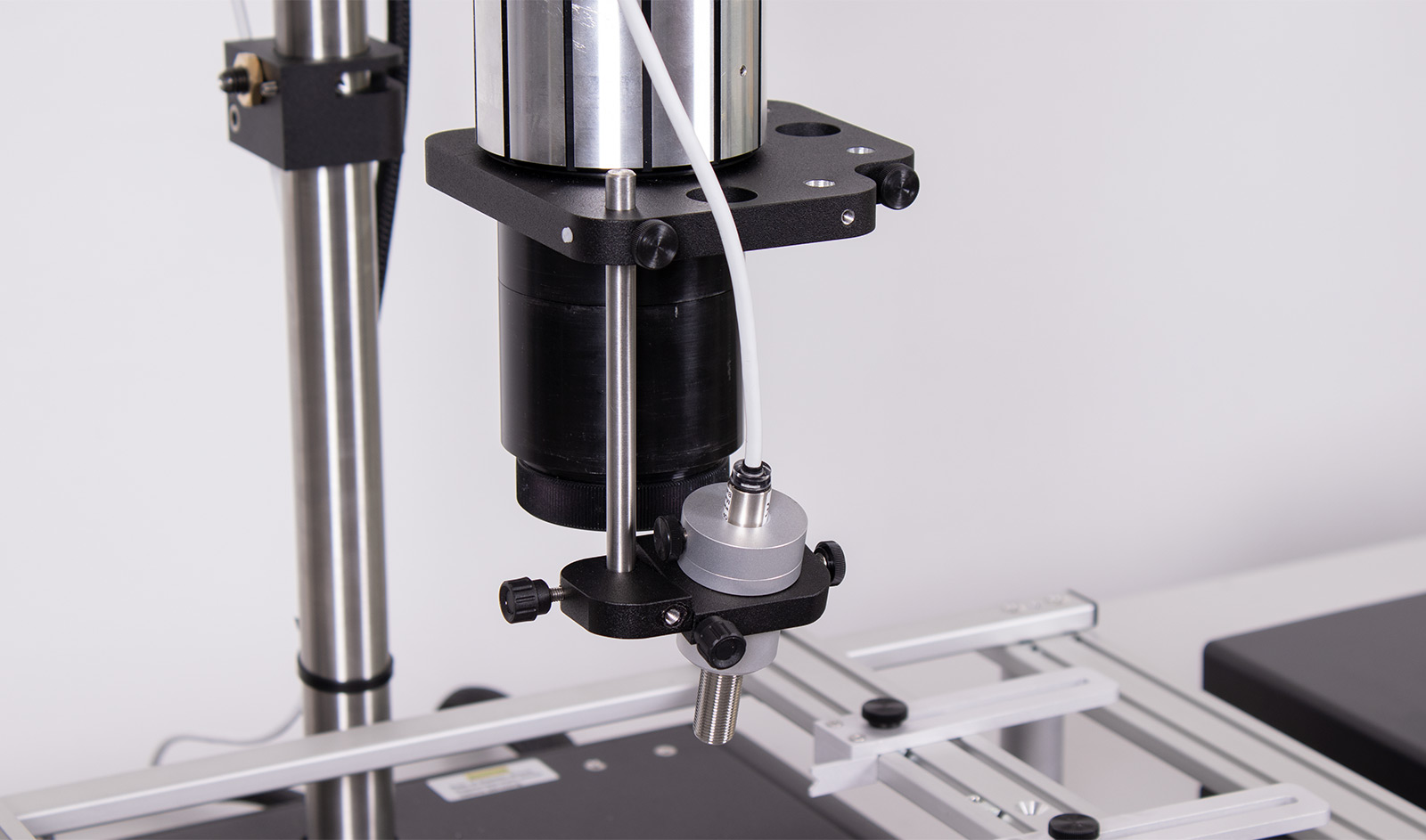

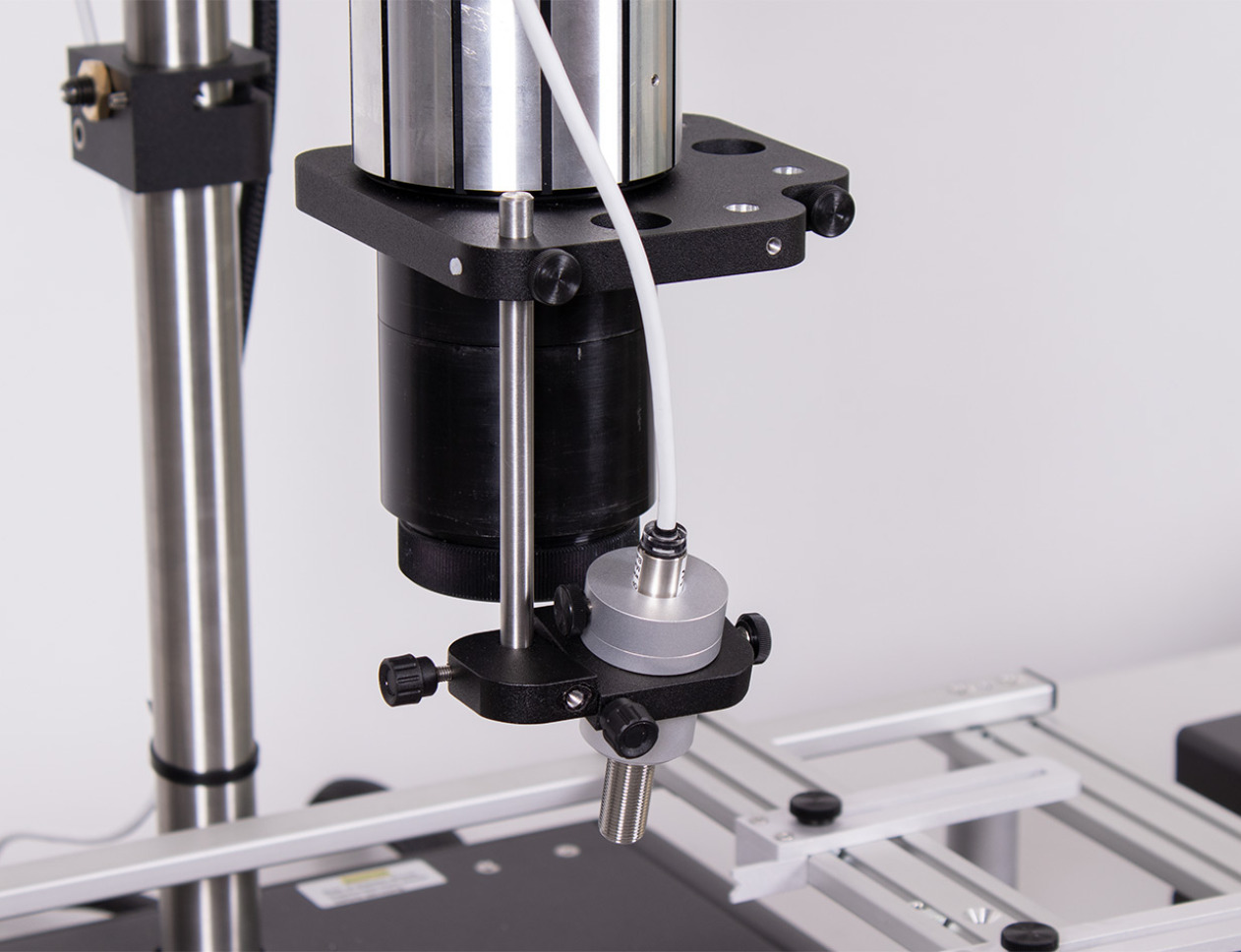

- Pažangus fokusuotas IR komponentų šildymas
- Kvarcinis IR PCB išankstinis pašildymas

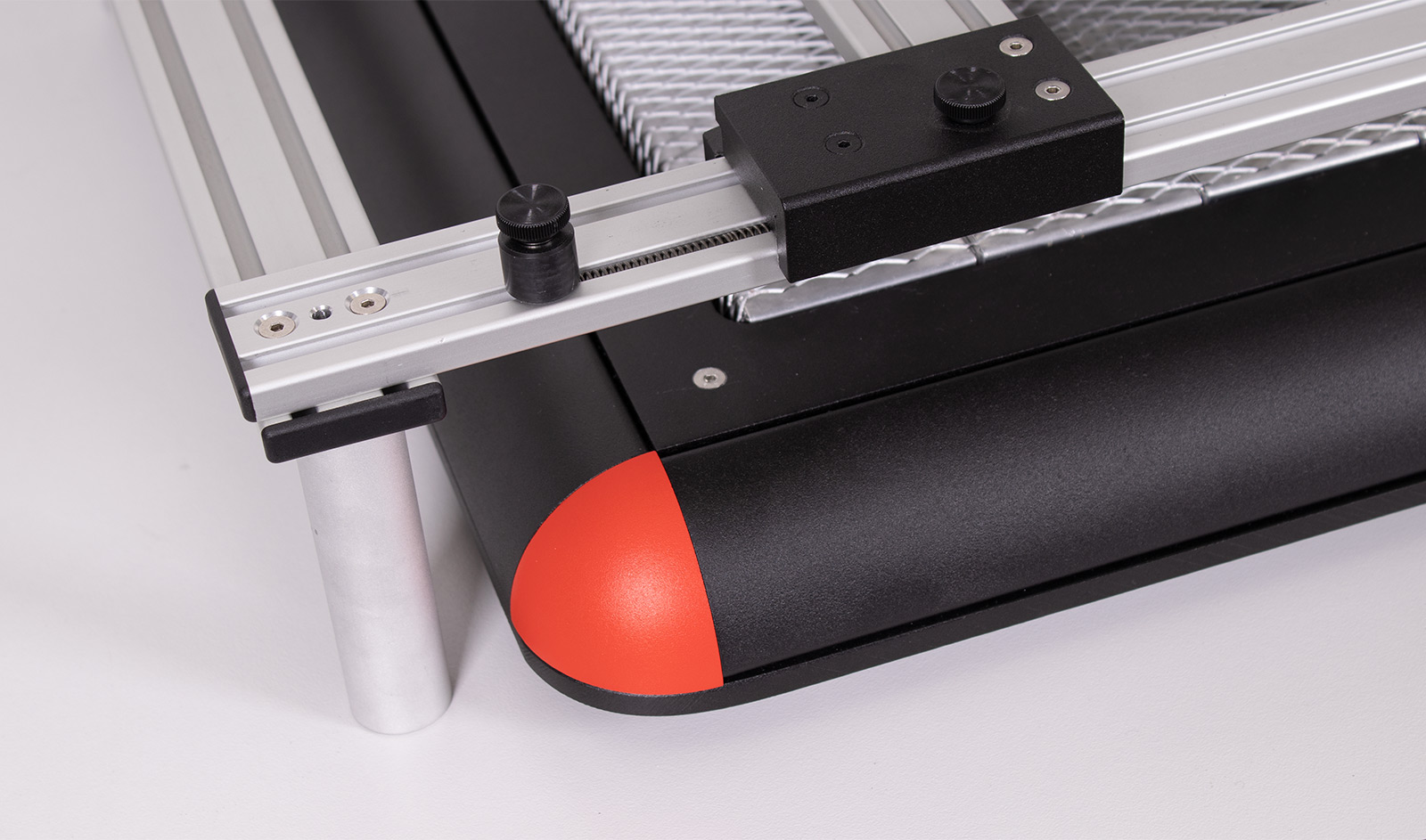

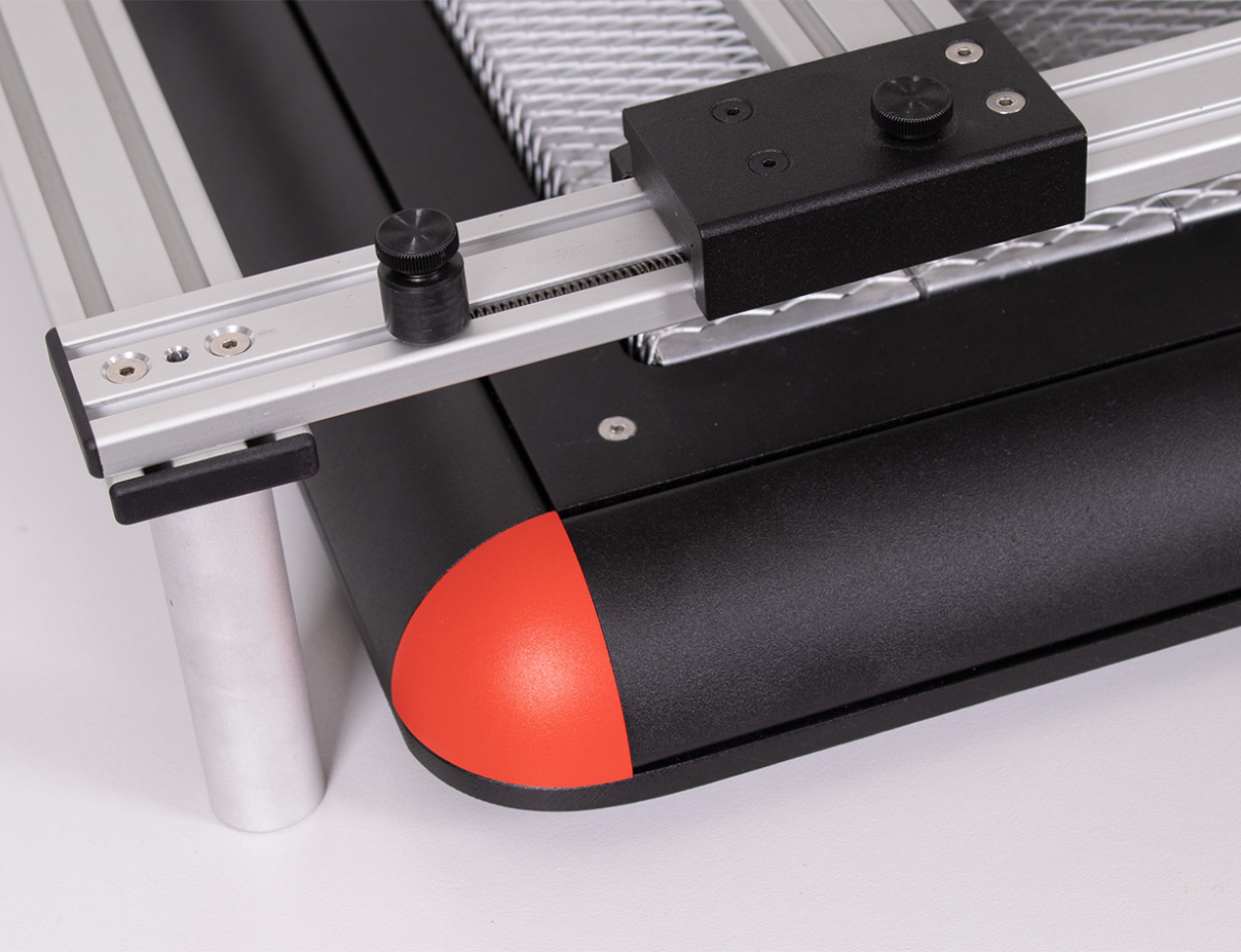

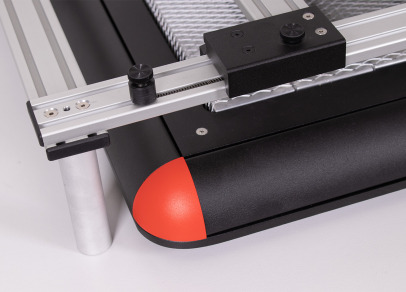

- Ant stalo montuojamas darbinis laikiklis
- Uždarojo ciklo nekontaktinės temperatūros jutimas
- Pažangus automatinis terminio proceso valdymas
- Rankinė siurbimo lazdelė
Techninės specifikacijos
| Parametras | Specifikacija |
|---|---|
| Įrenginio tipas | Infraraudonųjų spindulių (IR) SMD/BGA remonto stotelė |
| Maksimalus PCB dydis | 300 × 450 mm |
| Maksimalus komponento dydis | 55 × 55 mm |
| Minimalus komponento dydis | 01005 |
| Viršutinio IR šildytuvo galia | 150 W |
| Viršutinio šildymo taško skersmuo | Iki 70 mm |
| PCB pašildymo galia | Iki 3250 W |
| PCB pašildymo zonos | 3 |
| PCB pašildymo plotas | 360 × 240 mm |
| Komponento temperatūros matavimas | Nekontaktinis IR jutiklis |
| PCB temperatūros matavimas | Termopora (TC) |
| Termoporų kanalų skaičius | 4 |
| Valdymo programinė įranga | PDR ThermoActive |
| Maitinimas | 208–240 V AC, 50/60 Hz |
| Maksimali bendra galia | Iki 3,5 kW |
| Įrenginio matmenys (darbo vietos) | 1400 × 600 mm |
| Svoris | 65 kg |
| Garantija | 2 metai |
Specifikacijos gali skirtis priklausomai nuo įrenginio versijos ir komplektacijos.
